A53B الدقة أنابيب الصلب غير الملحومة Aisi 4130 80mm الكربون الصلب أنبوب

أنابيب دقيقة Aisi 4130 أنابيب الصلب السبائك أنابيب الصلب غير الملحومة وأنبوب

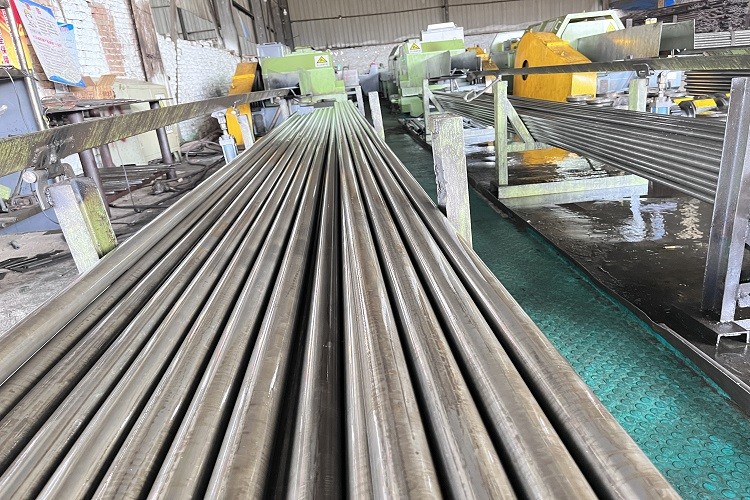

مواصفات المنتج:

الأنبوب الدقيق هو نوع من الأنبوب الفولاذي غير الملحوم ذو الدقة العالية والسطوع العالي الناتج عن السحب على البارد أو عملية الدرفلة على البارد.يمكن أن يكون حجم قطرها الداخلي والخارجي دقيقًا إلى أقل من 0.2 مم ، من أجل ضمان قوة الانحناء والالتواء في نفس الوقت ، الوزن خفيف نسبيًا ، لذلك فهي تستخدم على نطاق واسع في تصنيع أجزاء الآلات الدقيقة والهياكل الهندسية.كما أنها تستخدم لإنتاج جميع أنواع الأسلحة التقليدية ، وبراميل البندقية ، والقذائف ، والمحامل ، وما إلى ذلك.
استعمال

تستخدم لتصنيع الهيكل الميكانيكي ، المعدات الهيدروليكية ، قطع غيار السيارات ، الأكمام الفولاذية.

المواد المستخدمة بكثرة
المواد المستخدمة بشكل شائع هي 10 # ، 20 # ، 35 # ، 45 # ، 20Cr ، 40Cr ، 20CrMo ، 16Mn ، 27SIMN ، 304 ، 201 ، 310S ، الفولاذ الهيكلي الكربوني عالي الجودة.

خصائص الأنبوب الدقيق

خصائص

1. أصغر قطر خارجي.

2. يمكن أن تقوم الدقة العالية بإنتاج دفعة صغيرة.

3. تتميز المنتجات المسحوبة على البارد بدقة عالية وجودة سطح جيدة.

4. المنطقة المتقاطعة للأنبوب الفولاذي أكثر تعقيدًا.

5. أداء الأنابيب الفولاذية متفوق ، والمعدن كثيف.

وفقًا لنطاق درجة حرارة التقسية لهشاشة الأنابيب الدقيقة ، يمكن تقسيمها إلى هشاشة درجة حرارة منخفضة وهشاشة درجة حرارة عالية.

بعد إخماد الهيكل المارتنسيتي للأنبوب الدقيق ذو درجة الحرارة المنخفضة للصلب الهش ، فإن التقصف الفولاذي مصنوع عن طريق التقسية في نطاق درجة الحرارة من 250 إلى 400 ℃ ، ومن الواضح أن درجة حرارة التحول من المتانة إلى الهشاشة تزداد.لم يعد من الممكن التخلص من أنبوب التقصف الدقيق عن طريق تسخين درجة حرارة منخفضة ، لذلك يُطلق عليه أيضًا اسم٪ 26LDquo ؛هشاشة لا رجعة فيها المزاج ٪ 26rdquo ؛.إنها تحدث بشكل رئيسي في سبائك الفولاذ الهيكلي وأنابيب الصلب ذات الدقة العالية للغاية منخفضة السبائك.كسر الأنبوب الدقيق للتقسيم هو إما كسر بلوري أو كسر بين البلورات وشبه الانقسام.تعتبر أسباب هشاشة درجة الحرارة المنخفضة عمومًا على النحو التالي: (1) يرتبط ارتباطًا وثيقًا بتقصف حدود الحبوب الناجم عن ترسيب السمنتيت عند حدود حبوب الأوستينيت الأصلية أثناء درجة الحرارة المنخفضة.(2) يعد فصل عناصر الشوائب مثل الفوسفور عند حدود حبيبات البروتو الأوستينيت أحد أسباب تلطيف الهشاشة عند درجة حرارة منخفضة.الأنابيب الدقيقة عالية النقاء مع محتوى الفوسفور أقل من 0.005٪ لا تنتج هشاشة درجة حرارة منخفضة.يحدث الفصل بين حدود حبيبات الأوستينيت عندما يسخن الفوسفور بالنار ويبقى بعد التبريد.يترسب الفوسفور عند حدود حبيبات الأوستينيت أثناء الفصل وتلطيف السمنتيت.يتسبب هذان العاملان في حدوث كسر هش بين الخلايا الحبيبية ويساهمان في حدوث هشاشة منخفضة الحرارة.

عناصر السبائك في الأنابيب الدقيقة لها تأثير كبير على التقسية الهشاشة في درجات الحرارة المنخفضة.يعزز الكروم والمنغنيز فصل عناصر الشوائب مثل الفوسفور عند حدود حبيبات الأوستينيت ، وبالتالي تعزيز هشاشة درجات الحرارة المنخفضة ، والتنغستن والفاناديوم ليس لهما أي تأثير بشكل أساسي ، ويقلل الموليبدينوم من درجة حرارة انتقال هشاشة الدكتايل لأنبوب تقسية درجة الحرارة المنخفضة ، ولكنه كذلك لا يكفي لمنع هشاشة درجات الحرارة المنخفضة.يمكن أن يؤخر السيليكون ترسيب السمنتيت أثناء التهدئة ويزيد من درجة حرارة تكوينه ، لذلك يمكنه زيادة درجة الحرارة التي يحدث عندها تقصف الأنبوب الدقيق عند درجة حرارة منخفضة.
